BIM Gebäudetechnik Software

Mit unserer CAD Software und BIM Datensätzen bringen wir alle Planungsdetails von Deinem Computer auf die Baustelle.

Die riesige Datenbank aller Informationen zu Materialien, Kosten, Längen und Breiten hilft bei der präzisen Planung und bringt Effizienzvorteile durch Automatisierung und Fehlerreduktion.

Jetzt Angebot einholen Online Präsentation

Funktionen und Module

Zahlreiche Schnittstellen für Import und Export von Gebäude- und Materialdaten

Expertise in Beratung und Kundensupport

  • IFC-Schnitt­stelle für den Import von ange­lie­ferten Gebäu­de­mo­dell­daten
  • Fach­spe­zi­fi­sche Module für die 3D Planung von Sanitär-, Heizungs- und Lüftungs-Anla­ge­teilen
  • VDI 3805-/DWG-/Step-Schnitt­stelle für den Import von herstel­ler­be­zo­genen Kata­log­daten
  • IFC-Schnitt­stelle für den Export von Modell­daten und deren Bear­bei­tung in einem Modell Betrachter (BIM-Model Viewer)
  • IFC-Schnitt­stelle für den Export/Import der Modell­daten im Opti­mie­rungs­pro­zess mit dem BIM-Koor­di­nator



BIM Gebäudetechnik Software

Der Einsatz von BIM und BIM to field in der Gebäudetechnik

In der Gebäudetechnikplanung bringt BIM zwei wesentliche Änderungen mit sich. Zum einen werden dem Planer zahlreiche Daten während des Modellierens zur Verfügung gestellt. Dadurch kann der Gebäudetechnikplaner virtuell sehen, wie die einzelnen Rohre, Leitungen und Heizungen im Gebäude letztlich verbaut werden. So werden schnell mögliche Konflikte sichtbar und können bereits in der Planungsphase umgangen werden.

Zum anderen können direkt aus dem finalen Gebäudeplan mit allen Rohren, Leitungen und Heizungssystemen direkt Stück- und Materiallisten generiert werden, die dabei helfen, sowohl die Kosten präzise zu planen als auch der entstehende zeitliche Aufwand. Bei unseren vorgefertigten Installationsrahmen kann somit bspw. auf die Minute geplant werden, wie lange die Installation auf der Baustelle dauern wird. Es werden Bestelllisten, Zuschnittspläne und Absteckpunkte an die Baustelle übermittelt. Dadurch dauert das Einmessen auf der Baustelle nur noch einen Bruchteil der Zeit.

Vorteile von BIM in der Gebäudetechnik

Modelliere mit zusätzlichen Datensätzen – spare Zeit durch automatische Materiallisten

Zusätzliche Datensätze

  • Alle Daten liegen in einem einzigen Modell für einen optimalen Informationsfluss
  • Zusätzliche Datensätze können über den gesamten Lebenszyklus eines Gebäudes hinweg genutzt werden, von der Planung über den Bau bis hin zur Wartung und Instandhaltung
  • Simulationen von Energieverbrauch, Kostenoptimierung oder Sicherheitsprüfungen sind schon im Modell möglich
  • Höhere Präzision, den das System berechnet die benötigten Materialien genau und passt sich bei Änderungen im Modell automatisch an
  • In Kombination mit CAD kann enorm detailliert gezeichnet und geplant werden

Automatische Materiallisten

  • Effizientere Budgetplanung​, da BIM exakte Materialmengen liefert, sodass Kosten besser kalkuliert und Überschüsse oder Engpässe vermieden werden können
  • Zeitersparnis, da BIM automatisch präzise Materiallisten basierend auf dem Modell erstellt
  • Fehlervermeidung durch den Faktor Mensch, da Herstellerdaten automatisch verwendet werden
  • Die Listen werden in Echtzeit aktualisiert, wenn sich das Modell beim Planen ändert
  • Zusammen mit unserer CAD Planungstechnik können Kosten und Aufwände sehr genau berechnet werden
BIM und CAD Software

BIM und CAD – Ideales Zusammenspiel für die Gebäudetechnik-Planung

Bei BIM (Building Information Modeling) steht die Erstellung und Verwaltung eines umfassenden digitalen Modells im Vordergrund, das den gesamten Lebenszyklus eines Gebäudes abdeckt. BIM ermöglicht es, nicht nur die 3D-Geometrie eines Gebäudes zu visualisieren, sondern auch zusätzliche Informationen wie Materialien, Kosten, Zeitpläne und Wartungsanforderungen zu integrieren. Diese Daten helfen, alle Phasen des Projekts – von der Planung über den Bau bis hin zur Wartung – effizient zu steuern.
Um die 3D-Modelle noch präziser und detaillierter zu gestalten, wird BIM durch den Einsatz von CAD (Computer-Aided Design) ergänzt. CAD bietet die Möglichkeit, exakte technische Zeichnungen und detaillierte Konstruktionspläne zu erstellen, die nahtlos in das BIM-Modell integriert werden. So profitieren Bauprojekte sowohl von der genauen geometrischen Darstellung durch CAD als auch von den umfangreichen Zusatzinformationen, die BIM liefert.

Mehr über unsere CAD Gebäudetechnik Software

BIM und CAD Software in der Praxis

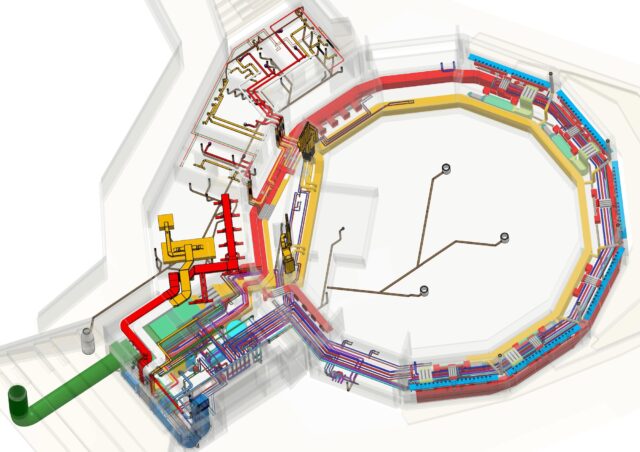

Planung des «Knies Zauberhut» mit CAD, BIM und BIM to field

Auf dem Areal von Knies Kinderzoo entstand ein spektakulärer Ersatzneubau. Die Form des 26 Meter hohen Holzgebäudes «Knies Zauberhut» erinnert an ein Zirkuszelt. Die HLKS-Technik dieses Gebäudes wurde vollumfänglich mit dem Haustech CAD von Bausoft in 3D-geplant: «Die ganze Vorbereitung war viel einfacher. Das Einmessen insbesondere in der 3D-Vermessung ist mit konventionellen Baumethodiken fast nicht machbar», sagt Thomas Wickart, Geschäftsführer Andy Wickart Haustechnik AG (awiag.ch). «So gesehen war die Software ein riesiger Vorteil, um präzise arbeiten zu können. Die grösste Herausforderung lag darin, den Holzbau in der Planung zu integrieren. Zum Glück war die zuständige Holzbaufirma CAD-technisch sehr fortschrittlich.

Aber auch der Bau selbst wurde innert einer Rekordzeit von neun Monaten gebaut. Für uns war das Haustech CAD die perfekte Planungslösung. Der Vorfertigungsgrad lag zwischen 40 und 50 Prozent. Ich denke, dass die Bausoft-Software weitere Bauprojekte vereinfachen wird. Da kommen wir bestimmt in einen Industrialisierungsprozess. Der Nutzen, etwa einen Heizverteiler am Morgen schneiden und am Abend vorgefertigt montieren zu können, ist immens. Und wenn dann noch ein BIM- oder ‘BIM-to-Field-Koordinator ins Spiel kommt, dann um so besser». Weitere aktuelle Bauprojekte sind die Schulanlage Loreto in Zug, der Multi-Energy-Hub von V-Zug, das ganze Energieversorgungssytem des Papieri-Areals oder der Felchlin-Park in Schwyz. Für Wickart ist das Haustech CAD von Bausoft die optimale Lösung für eine schnelle, einfache und vollumfängliche Planung/ Modellierung eines (BIM)-Projekts.
